干式螺桿真空泵參數表：
|
型 號 參 數 |
VPS-C130 |
VPS-C300 |
VPS-C400 |
VPS-C800 |
|
|
抽 速
50/60Hz
|
M3/h |
110/130 |
250/300 |
330/400 |
660/800 |
|
CFM |
64.7/76.5 |
147.1/176.5 |
194.2/235.4 |
400.2/470.8 |
|
|
極限
壓力
|
(Torr) |
0.03/0.01 |
0.01/0.0075 |
0.01/0.0075 |
0.01/0.0075 |
|
(Pa) |
4.0/1.33 |
1.33/1.0 |
1.33/1.0 |
1.33/1.0 |
|
|
電機功率(Kw,50/60Hz) |
3.7 |
7.5 |
11 |
15 |
|
|
泵轉速(RPM) 50/60Hz |
2900/3500 |
2900/3500 |
2900/3500 |
2900/3500 |
|
|
口徑 |
入口(A) |
40 |
50 |
65 |
100 |
|
出口(B) |
40 |
40 |
50 |
65 |
|
|
齒輪油(L) |
1.0 |
1.0 |
1.2 |
2 |
|
|
冷卻水(L/min) |
5~10 |
10~15 |
10~15 |
15~20 |
|
|
重量(Kg,泵體) |
190 |
290 |
370 |
580 |
|
|
型 號 參 數 |
VPS-C200 |
VPS-C350 |
VPS-C450 |
VPS-C650 |
VPS-C900 |
VPS-C1500 |
VPS-C1800 |
VPS-C2700 |
|
|
抽 速
50/60Hz
|
M3/h |
160/200 |
280/350 |
360/450 |
540/650 |
750/900 |
1250/1500 |
1500/1800 |
2250/2700 |
|
CFM |
94.2/117.7 |
164.8/206 |
211.9/264.8 |
317.9/382.6 |
441.4/529.7 |
735/882.8 |
882.8/1095.4 |
1324/1589 |
|
|
極限
壓力
|
(Torr) |
0.03/0.01 |
0.01/0.0075 |
0.01/0.0075 |
0.01/0.0075 |
0.01/0.0075 |
0.1/0.075 |
0.1/0.075 |
0.1/0.075 |
|
(Pa) |
4.0/1.33 |
1.33/1.0 |
1.33/1.0 |
1.33/1.0 |
1.33/1.0 |
13.3/6.7 |
13.3/6.7 |
13.3/6.7 |
|
|
電機功率(Kw,50/60Hz) |
5.5 |
7.5 |
11 |
15 |
18.5 |
37 |
37 |
55 |
|
|
泵轉速(RPM) 50/60Hz |
2900/3450 |
2900/3450 |
2900/3450 |
2900/3450 |
2900/3450 |
1450/1750 |
2900/3450 |
1450/1750 |
|
|
口徑 |
入口(A) |
40 |
50 |
65 |
80 |
100 |
125 |
125 |
150 |
|
出口(B) |
40 |
40 |
50 |
65 |
65 |
80 |
80 |
100 |
|
|
齒輪油(L) |
1.0 |
1.0 |
1.2 |
2 |
2 |
5.3 |
5.3 |
7.4 |
|
|
冷卻水(L/min) |
5 |
10 |
10 |
15 |
15 |
15 |
15 |
15 |
|
|
重量(Kg,泵體) |
220 |
320 |
410 |
550 |
630 |
1200 |
1350 |
2500 |
|
|

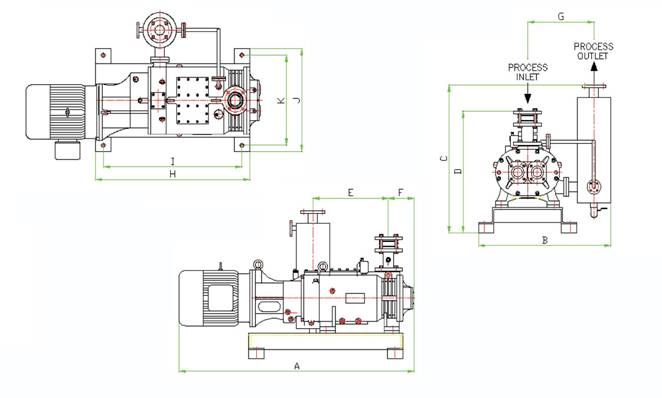

Model |
A |
B |
C |
D |
E |
F |
G |
H |
I |
J |
K |
Inlet |
Outlet |
|
VPS-C130 |
957 |
700 |
764 |
554 |
254 |
108 |
355 |
770 |
670 |
571 |
490 |
40A |
40A |
|
VPS-C300 |
1272 |
745 |
858 |
702 |
400 |
150 |
412 |
890 |
772 |
605 |
520 |
50A |
40A |
|
VPS-C400 |
1487 |
855 |
911 |
750 |
443 |
167 |
430 |
1000 |
900 |
634 |
554 |
65A |
50A |
|
VPS-C800 |
1812 |
905 |
1010 |
861 |
585 |
178 |
457 |
13050 |
1200 |
675 |
585 |
100A |
65A |
|
Model |
A |
B |
C |
D |
E |
F |
G |
H |
|
VPS-C200 |
740 |
1270 |
357 |
696 |
260 |
654 |
908 |
350 |
|
VPS-C350 |
940 |
1400 |
443 |
795 |
282 |
769 |
927 |
420 |
|
VPS-C450 |
1040 |
1745 |
492 |
819 |
312 |
786 |
1027 |
437 |
|
VPS-C650 |
1240 |
1792 |
555.5 |
912.5 |
402 |
939 |
1163 |
520 |
|
VPS-C900 |
1240 |
1905 |
555.5 |
912.5 |
402 |
939 |
1163 |
520 |
|
VPS-C1500 |
1755 |
2210 |
761.6 |
825.5 |
760 |
1282 |
1470 |
675 |
|
VPS-C1800 |
1750 |
2059 |
647.8 |
969 |
740 |
1185 |
1393 |
588 |
|
VPS-C2700 |
1700 |
2398 |
871 |
1028 |
600 |
1412 |
1500 |
818 |
優異的抗腐蝕性氣體以及夾帶液體的處理能力，真空度可達10-3托。
極限真空度高，干式螺桿真空泵能在大氣壓至極限壓力全范圍內持續運行。單泵運行極限真空度可達1Pa，效率高。
防腐蝕設計，經過特殊涂層（PTFE、PFA、Ni、NIFA等）處理后，干式螺桿真空泵可以用于輸送有毒、有腐蝕性、可凝性氣體。
通過氣鎮降低蒸汽壓力，防止腐蝕性氣體冷凝。
具有理想的冷卻效果。
無需冷卻氣體。
獨特的夾套水冷結構。
出口溫度降至符合或接近T4要求。
能耗：變螺距結構設計；能耗降低30%以上。
除此之外，干式螺桿真空泵還有以下選項可以選擇:
特殊涂層-加厚特氟龍（PFA），鎳氟龍（NIFA），鍍鎳等
特殊O型圈，如全氟醚O型圈
特殊機型密封，如哈氏合金，耐蝕高鎳
通暢的排氣口結構
氣體通路短，可使氣體快速排出；順暢排出泵內因冷凝產生的積液；優越的流體處理能力。
IEC法蘭（NEMA可選）：簡潔的C法蘭設計降低了噪音水平，消除聯軸器校準問題；增強螺紋防止變形和振動；
防潤滑脂泄露：三聯唇型密封；優化潤滑空間，防止?jié)櫥孤丁?/span>
特性：
密封結構可靠耐用，采用機械密封和唇形密封，干式真空泵專用機械密封，在機械密封前，設有空氣和氮氣氣障保護。
采用變螺距螺桿，泵溫升設計合理，防止涂層損壞。節能設計降低能耗30%以上。
真空度的改進，極限真空度達到0.0075Torr（1Pa）真空度高，就可提高抽氣效率。真空度從大氣壓到1torr保持穩定的抽速。
螺旋式夾套冷卻結構，螺旋式夾套具有優良的冷卻效果，運行溫度低，通過少量冷卻液量就可以控制泵內溫升。
設備材質：
腔體:球墨鑄鐵（特氟龍涂層，標配PTFE涂層）
螺桿: 球墨鑄鐵（特氟龍涂層，標配PTFE涂層）
軸封
進氣口（后端）: 雙唇密封+單唇密封
出氣口（前端) : 機械密封+唇形密封
驅動端 : 油封
干式螺桿真空泵軸承部分：
進氣口（后端）: 滾柱軸承
出氣口（前端） : 雙滾珠軸承
驅動端: 單滾珠軸承
O型圈 : 氟橡膠
